Capaciteit van LED transformator

Er is veel verwarring welke capaciteit nu precies nodig is voor een transformator waar LED lampen op worden aangesloten.

Elektrische eigenschappen van LED lampen

Een LED verbruikt in de eerste minuten dat hij aan is tot 20% meer stroom (een kwaliteit LED 5%, mindere goden tot 20%). De transformator moet die extra capaciteit kunnen leveren.

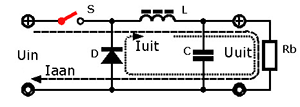

Basis schema schakelende voeding

Als de rode schakelaar wordt gesloten gaat er een stroom lopen (Iaan) door de spoel (L) en door de belasting (Rb). Een spoel bouwt langzaam een magnetisch veld op en de stroom sterkte gaat daarmee gelijk op. Bij een bepaalde stroom staat er op Uuit de gewenste uitgangsspanning en zal door een elektronisch circuit de schakelaar S weer geopend worden. Nu zal het opgebouwde magnetische veld in de spoel ervoor zorgen dat de stroom Iuit gaat lopen, totdat het magnetische veld bijna is uitgeput. Als de spanning op Uuit onder een bepaalde waarde zakt, zal de rode schakelaar weer worden gesloten en wordt het magnetische veld in de spoel weer opgebouwd. Deze schakelaar S wordt elektronisch bediend met een frequentie die hoger is dan 25 Khz en duty cycle van ongeveer 50%. Door het open en dicht gaan van de schakelaar loopt er soms een stroom en soms niet. Dat zijn de pieken.

De LED lampen voor 12V hebben een driver ingebouwd. Deze bevat een schakelende voeding. Een eigenschap hiervan is dat deze het benodigde vermogen niet continue afneemt, maar in pieken. Dit wordt veroorzaakt door een elektrische schakelaar in de voedingsleiding van de driver die een spoel van stroom/spanning voorziet. Deze schakelaar wordt met een frequentie boven de 20 Khz aan en uit gezet. Hoe groot deze pieken zijn hangt helemaal af van het ontwerp van de driver. Per merk lamp kunnen deze pieken dus groter of kleiner zijn. Stel je hebt een 12 Volt 3 Watt lamp, dat betekent een stroom van 0,25 Ampere. Maar de schakelaar is ongeveer de helft van de tijd maar gesloten. In die tijd zal de stroom ongeveer 0,5 A moeten zijn, om toch de 3 Watt te leveren.  De transformator moet deze pieken dus ook kunnen leveren.

Advies LED lampen

We gaven tot 2015 als advies om voor de transformator een overcapaciteit van 50% te hanteren. Het bleek echter in sommige gevallen (met ons onbekende lampen) dat dit toch te krap was. Om het rekenen makkelijk te maken geven we nu het advies voor 100% overcapaciteit. Bijna zeker zal een overcapaciteit van 75% ook voldoende zijn, maar dat rekent wat moeilijk (niet iedereen rekent makkelijk). En gezien onze prijzen en de grootte van de transformatoren maakt die extra overcapaciteit niet zo heel veel uit, maar de ruime overcapaciteit geeft je wel de gegarandeerde zekerheid dat de combinatie goed werkt.

Philips 12 Volt LED lampen

Philips heeft een techniek ontwikkeld voor hun 12 Volt LED lampen, waardoor deze goed werken op bestaande transformatoren bedoeld voor halogeen. Punt van aandacht is wel, dat de transformator in dat geval de capaciteit moet hebben om halogeen lampen die de LED lampen vervangen van voldoende vermogen te voorzien. Een rekenvoorbeeld: de LED lamp verbruikt 5 Watt, de halogeen die hij vervangt zou 35 Watt verbruiken. De transformator moet in dat geval berekend zijn op die 35 Watt. Bijgaand een lijst van 12V LED lampen van Philips waarin je terug kan vinden bij verschillende van hun lampen hoeveel er op een bepaalde transformator aangesloten kunnen worden. Wat dan opvalt is dat niet het werkelijk verbruikte vermogen belangrijk is, maar het vermogen van de halogeen lamp die vervangen wordt door de LED Lamp.
